Приветствуем Вас на нашем сайте. Подключение лампы ДРЛ – сегодняшняя тема публикации в рубрике «Советы и рекомендации. Получилось немного в рифму – ну да ладно. В этой статье мы расскажем об устройстве, принципе работы и способах подключения ламп ДРЛ 125, 250 и 400 Вт к сети переменного тока 220в. Итак, поехали…

Подключение лампы ДРЛ

Устройство лампы ДРЛ

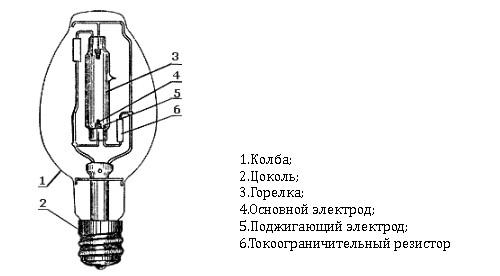

Как видно из рисунка ниже, ДРЛ лампа представляет собой стеклянный баллон, покрытый изнутри люминофором, с прикрепленным к нему цоколем (обычно Е27 или Е40). Цоколь служит контактным элементом для подачи на электроды напряжения. Внутри Баллона расположена горелка, включающая в себя ртутную кварцевую лампу дугового разряда, два основных  и два поджигающих электрода. Поджигающие электроды подключены через токоограничивающие резисторы. Внутрь горелки закачан инертный газ и помещена капля ртути. Вся эта конструкция закреплена на несущей рамке.

Подключение лампы ДРЛ - способы и схемы

Принцип работы газоразрядной лампы

При подключении и подаче напряжения на электроды, между ними происходит тлеющий разряд, разогревающий окружающую газовую среду. Находящаяся внутри ртуть начинает испаряться, насыщая парами горелку. Состав газовой среды изменяется, ее сопротивление уменьшается, в итоге тлеющий разряд переходит в дуговой. Колба лампы ДРЛ начинает светиться за счет облучения люминофора ультрафиолетовым излучением, возникающим в грелке.

Время начала устойчивого функционирования напрямую зависит от температуры окружающей среды и составляет от 5 до 15 минут. Чем ниже температура – тем дольше разгорается ДРЛ лампа.

Вам может быть интересно – «Молниезащита — нормы и правила проектирования»

В процессе работы данный источник света сильно разогревается, в горелке возрастает давление и температура, поэтому, разогретая лампа может не включиться. Для повторного розжига ДРЛ лампе необходимо остыть.

Для чего нужен дроссель лампе ДРЛ

Во время подключения лампы ДРЛ внутри нее происходит электрический пробой в среде инертного газа, насыщенного парами ртути. За счет снижения сопротивления газа – сила тока возрастает более чем в два раза. В условиях отсутствия ограничения по току, лампа сильно разогревается и выходит из строя. Обуздать пусковой ток и обеспечить стабильное функционирование призван дроссель (ЭмПРА) или, как его еще называют — балласт.

Подключение лампы ДРЛ

Вас может заинтересовать – «Азы электрики»

Конструктивно ЭмПРА выполнен в виде металлического сердечника с размещенной на нем катушкой индуктивности. Кроме индуктивного, катушка имеет и активное сопротивление, которое необходимо учитывать при расчете мощности дросселя, зависящей от мощности ДРЛ источника света. Тип и мощность балласта, как правило, прописаны на его корпусе. Современная промышленность, как зарубежная, так и отечественная, не так давно начали производить ЭПРА (Электронные пускорегулирующие аппараты) для ламп ДРЛ. Их отличительной особенностью являются меньший размер и вес, а также возможность регулировки пусковых и рабочих токов. Однако, долговечность и надежность доступных по цене ЭПРА оставляет желать лучшего.

Подключение лампы ДРЛ

Как видно из схемы, подключение лампы ДРЛ можно произвести тремя способами.

  • Подключение через ЭмПРА, который включается последовательно в цепь питания источника света. Стоит обратить внимание на конденсатор, который подключен в цепь параллельно, перед балластом. Его присутствие обусловлено тем, что дроссель потребляет реактивную мощность, от которой нет никакой пользы, в работе она не участвует. Так вот, включенная параллельно емкость, компенсирует эту самую реактивную мощность. Ниже приведена таблица по подбору емкостей в зависимости от электрической мощности лампы ДРЛ.
Подключение лампы ДРЛ - способы и схемы
  • Подключение через трансформатор. Как и дроссель, трансформатор является ограничителем пускового тока и гарантом стабильного свечения ДРЛ лампы.
Подключение лампы ДРЛ - способы и схемы
  • Подключение через электронную схему, показанную следующем рисунке. Которая, в принципе, выполняет роль дросселя.
Подключение лампы ДРЛ

Обращаем Ваше внимание, не прикасайтесь руками к оголенным контактам и проводам во время нахождения лампы под напряжением. Это опасно!
